En el mundo de los sistemas de tuberías, donde la precisión, la dirección del flujo y las limitaciones de espacio son importantes, hay un componente que destaca como esencial: el codo de tubería. Estos accesorios pueden parecer simples, pero desempeñan un papel fundamental en el transporte de líquidos y gases en diversas industrias. Ya sea que trabajes en fontanería, petróleo y gas, HVAC o diseño industrial, entender el papel de los codos es crucial.

En este artículo, explicamos qué es un codo de tubería, los tipos disponibles, dimensiones estándar y dónde se utilizan comúnmente.

¿Qué es un Codo de Tubería?

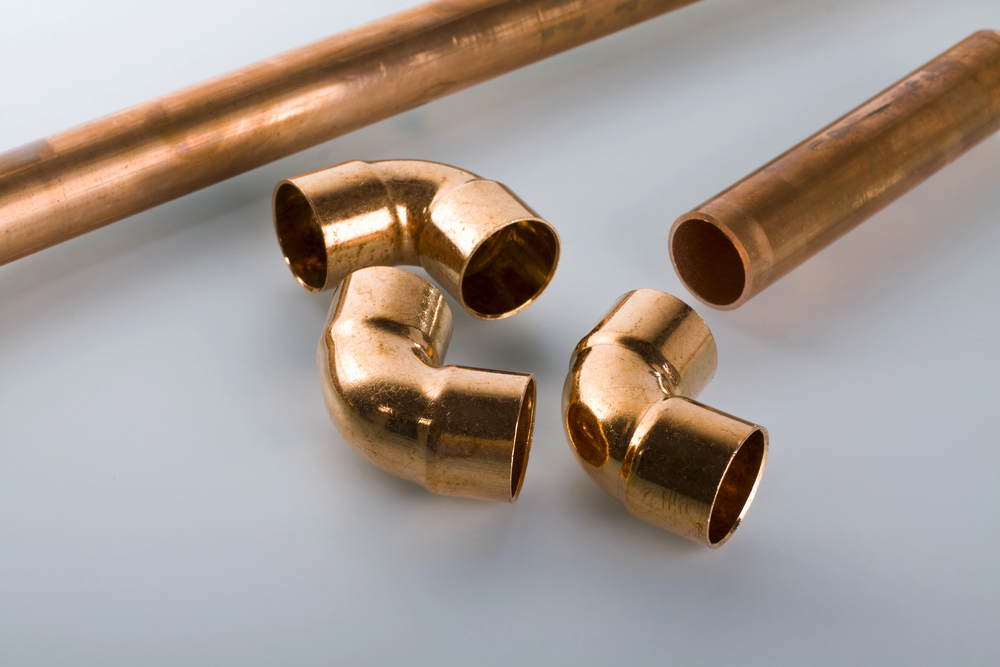

Un codo de tubería es un tipo de accesorio que se instala entre dos longitudes de tubería o tubo para permitir un cambio de dirección, generalmente en ángulos de 45°, 90° o a veces 180°. Los codos pueden fabricarse en una gran variedad de materiales como acero inoxidable, acero al carbono, cobre, PVC y más, dependiendo de los requisitos del sistema en el que se utilicen.

Estos componentes son fundamentales en cualquier diseño de tubería donde se necesite cambiar la dirección del flujo sin comprometer la eficiencia ni dañar el sistema.

Tipos de Codos de Tubería

Los codos de tubería se clasifican según el ángulo, el radio y el método de conexión. Aquí te mostramos los tipos más comunes:

1. Según el Ángulo

• Codo de 90 Grados: El más utilizado; permite un cambio de dirección en ángulo recto. Ideal para sistemas de suministro de agua y líneas de aire comprimido.

• Codo de 45 Grados: Se utiliza cuando se necesita un cambio de dirección más suave, minimizando la pérdida de presión.

• Codo de 180 Grados (Retorno): Se usa para invertir completamente la dirección del flujo.

2. Según el Radio

• Codo de Radio Corto (SR): El radio de curvatura es igual al diámetro nominal de la tubería (R = 1D). Adecuado para espacios reducidos, pero genera más caída de presión.

• Codo de Radio Largo (LR): El radio es 1.5 veces el diámetro de la tubería (R = 1.5D). Favorece un flujo más suave y menor pérdida de presión.

3. Según el Tipo de Conexión

• Codo para Soldadura a Tope: Común en sistemas industriales; ofrece una conexión fuerte y a prueba de fugas.

• Codo Roscado: Típico en aplicaciones de baja presión y donde se requiere desmontaje.

• Codo para Soldadura por Enchufe: Ideal para tuberías de pequeño diámetro y sistemas de alta presión.

Dimensiones Estándar de los Codos

Los codos se fabrican según normas internacionales como ASME B16.9, ASME B16.11 y DIN 2605, lo que garantiza compatibilidad y fiabilidad en diversas aplicaciones.

Parámetros Comunes de Dimensión:

• Tamaño Nominal de Tubería (NPS): Especifica el diámetro exterior.

• Distancia del Centro a la Cara: Distancia desde el centro del codo hasta su cara; se utiliza en diseños.

• Espesor de Pared: Definido por schedules (por ejemplo, SCH 40, SCH 80).

• Radio: Corto o largo (1D o 1.5D, respectivamente).

Ejemplo:

Para un codo de 90 grados y radio largo, la distancia del centro a la cara es 1.5 veces el diámetro nominal de la tubería. Para un codo de 6 pulgadas, esa distancia sería de 9 pulgadas.

Aplicaciones de los Codos de Tubería

Los codos se utilizan en múltiples industrias tanto en aplicaciones residenciales como industriales:

1. Petróleo y Gas

Resisten altas presiones y temperaturas extremas, ideales para refinerías y plataformas marinas.

2. Fontanería

Se utilizan para dirigir el flujo de agua en hogares y edificios, especialmente en esquinas y paredes.

3. Sistemas HVAC

Los codos ayudan a redirigir conductos de aire de manera eficiente en espacios reducidos.

4. Plantas Químicas

Fabricados con materiales resistentes a la corrosión para manejar fluidos agresivos.

5. Sistemas Contra Incendios

Dirigen el flujo de agua o agentes de supresión en tuberías de rociadores automáticos.

Ventajas de Usar Codos de Tubería

• Gestión Eficiente del Flujo: Permiten redirigir el flujo sin afectar demasiado la presión.

• Optimización del Espacio: Ayudan a enrutar tuberías en estructuras arquitectónicas complejas.

• Versatilidad: Disponibles en numerosos materiales y tamaños.

• Durabilidad: Diseñados para soportar diferentes condiciones de presión y temperatura.

Conclusión

El codo de tubería es un componente pequeño pero crucial en cualquier sistema de conducción. Desde fábricas industriales hasta fontanería doméstica, los codos permiten cambios seguros y eficientes en la dirección del flujo de líquidos y gases. Conocer los diferentes tipos, dimensiones estándar y aplicaciones puede ayudar a ingenieros, contratistas y aficionados a tomar decisiones más inteligentes en diseño e instalación.

Ya sea que estés construyendo un sistema nuevo o manteniendo uno existente, elegir el tipo correcto de codo de tubería puede marcar una gran diferencia en el rendimiento y la confiabilidad.
